機床基座的固定結構,機床基座上開設有安裝孔,調節件通過螺紋與安裝孔配合連接,調節件的上端面設有連接槽,調節件的下端面轉動連接于固定件,傳動件上設有連接塊,連接塊與連接槽的形狀相匹配并嵌設于連接槽,采用擰緊工具旋動傳動件,傳動件通過連接塊和連接槽將轉矩輸出至調節件,調節件進而沿其軸向相對機床基座運動,對多個傳動件進行旋轉調節即可調整機床基座的表面平面度,且調節件和傳動件為分體結構,與擰緊工具相配合的傳動件在損壞時能夠與調節件分離并更換。



機床基座其主要功能和特點可以歸納為以下幾點：
1支撐和穩定性：機床基座通常由鑄鐵或焊接鋼板制成，這些材料具有足夠的強度和穩定性，能夠?yàn)闄C(jī)床提供堅固的支撐，這種支撐對于機床在高速運轉時所產生的振動和沖擊力的穩定性至關重要，從而確保機床的加工精度和效率。
2振動吸收與分散：機床在加工過程中會產生振動和噪聲，而基座能夠有效地吸收和分散這些振動，減少對周圍環境和機床本身的損害，延長機床的使用壽命。
3材料選擇：機床基座的材料一般采用灰口鑄鐵或鋼板焊接而成，這些材料要求具有較高的強度，剛度和穩定性，以承受機床的重量和加工過程中的沖擊力。

4精度要求：機床基座的精度對機床的整體性能和使用效果有很大影響，因此要求基座的平面度和直線度誤差均要小，以機床的加工精度。

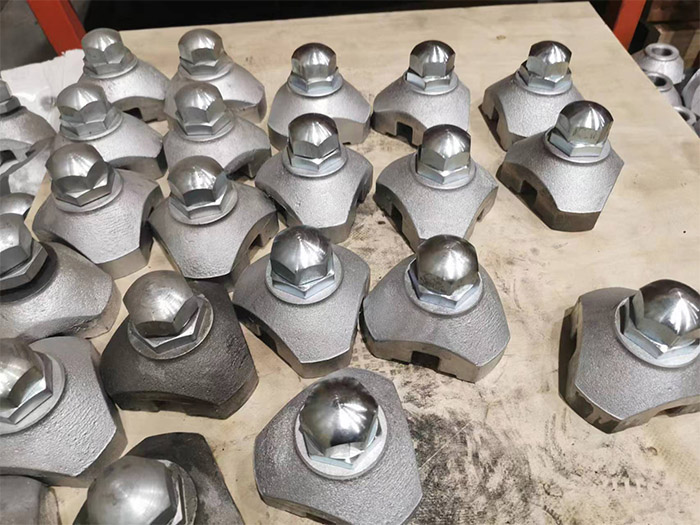

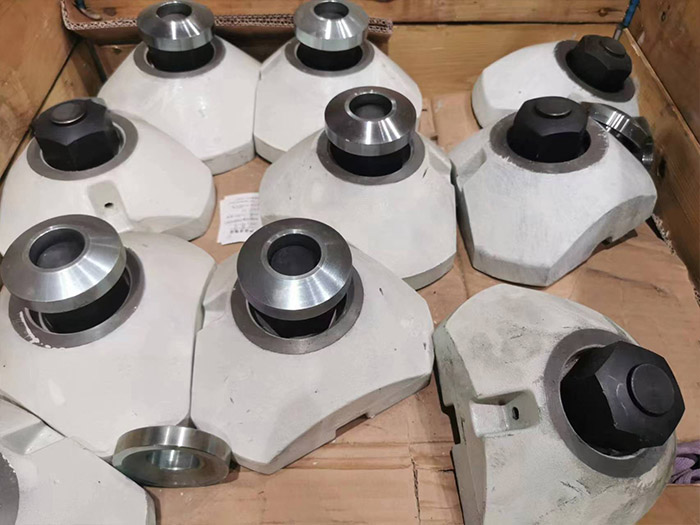

5輔助裝置：機床基座上通常安裝有地腳螺栓、調整墊鐵等輔助裝置。這些裝置的位置、數量和規格要與機床相匹配，以機床的水平精度和穩定性。
機床基座在機床的整體性能和穩定性中起著至關重要的作用，它不僅為機床提供堅固的支撐，還能有效吸收和分散振動，確保機床在加工過程中的精度和效率，在選擇機床基座時，需要考慮材料，精度和輔助裝置等多個方面，以確保所選基座能夠滿足機床的使用要求。

機床基座的種類：
根據機床基座的形式和結構，可以分為以下幾種類型：
1.整體式底座：整體式底座是一體鑄造的底座，結構簡單、強度高，但制造成本較高。
2.組合式底座：組合式底座由多個零部件組成，結構更加復雜，但制造成本相對較低。
3.橋式底座：橋式底座是一種寬底小腰的底座結構，具有較好的抗振性能和傳遞效率。
4.箱式底座：箱式底座是采用箱體結構的機床底座，以提高機床的剛性和穩定性。
